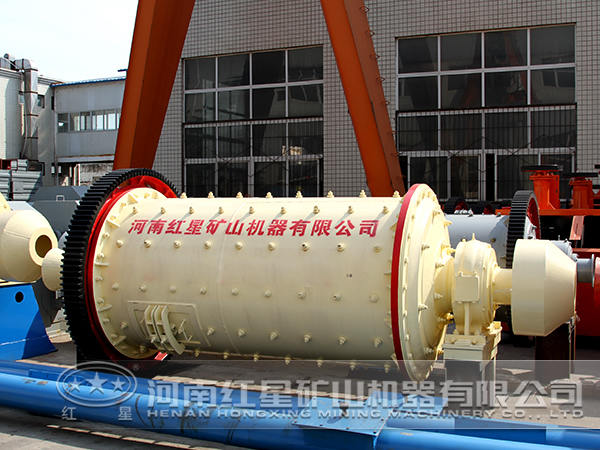

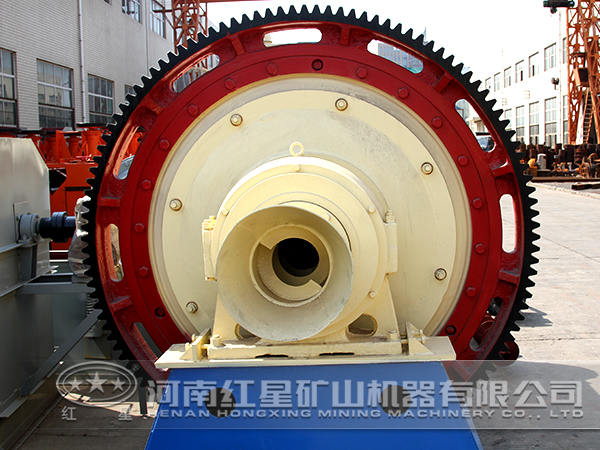

球磨機主要部件有鋼球、筒體及傳動部件，筒體是球磨機工作過程中的要載體，球磨機研磨過程中，筒體需要承受研磨體靜載荷和沖擊的雙重作用，所以，球磨機筒體制造要求十分嚴格。下面我們對筒體工作過程中的性能進行分析，從而確定球磨機質量。

1、初始條件

在動能學分析中，對于非0初始條件，可以在分析之前，先完成一個靜態分析載荷步，把靜態分析結果作為分析的初始條件。由于球磨機筒體正常工作時受沖擊位置的運行線速度為3.67m/s，球磨機筒體節點的初始位移為0，初始速度為3.67m/s，初始加速度為0。非零速度通過結構中加上時間間隔內的小位移來實現。

2、時間步長

在動能學分析中，積分時間步長通常為1/20f，f為分析關注的較高階固有頻率。根據分析的結果，指定時間步長為0.001s。

3、結果分析

經過計算分析，便可以考察球磨機筒體不同位置及不同時刻的振動情況和應力變化情況。在時間歷程后處理器中分別取結構上典型節點處的SEQV、UY，并給出其隨時間變化過程。為了比較受沖擊區域和受離心力區域的振動和應力變化的差異，取受沖擊區域的節點22743和受離心力區域的節點46787進行分析。同時，為了對球磨機筒體受沖擊過程中的整體響應情況有全面的了解，另取受沖擊區域到受離心力區域的過渡區的節點29933和既不屬于受沖擊區域又不屬于受離心力的非受力區域的節點53879進行分析。

（1）結果全面反映了球磨機筒體正常工作過程中筒體各個區域的等效應力和位移的響應，因而對球磨機筒體受沖擊過程中的整體響應情況有了全面的了解。

（2）結構等效應力響應和球磨機筒體節點豎直方向位移響應從形狀上看并不完全一樣，但整體的波動趨勢是一致的?？梢钥隙?，較大應力和較大位移呈近似的變化規律。

（3）受離心力區域的節點46787的等效應力和位移開始時振動幅度很大，隨著時間的推移，應力和位移響應都有所減小，響應逐漸衰減，到后面趨于平穩，相當于一個靜態載荷作用于筒體。

（4）受離心力區域的節點46787等效應力較大值為97MPa，較小值為80MPa，以89MPa為中心振動，所以結構振動過程產生的較大應力仍然在許用應力范圍之內。節點的較大位移為1.94mm，以1.7mm為中心波動。得出球磨機筒體在正常工作工況下的較大應力為85.8MPa，較大位移為1.117mm，與分析的結果接近。通過分析和靜態分析的數值對比可知，由于分析考慮了沖擊載荷的影響，所以較大應力和較大位移都有所增大，較大應力比靜態分析增大了13.05%，較大位移比靜態分析增大了73.6%，說明沖擊載荷對筒體剛度的影響比強度更明顯。

（5）受沖擊載荷區域的節點22743的較大等效應力為36MPa，較小值為9MPa，較大位移為0.74mm，較小值為0.18mm。通過比較，受離心力區域的節點的等效應力和豎直方向位移均明顯大于受沖擊載荷區域的節點，這說明筒體的危險點還是在受離心力區域。但是受沖擊區域的應力和應變的變化幅度更大，這是因?yàn)闆_擊所產生的振動主要反映在受沖擊區域。

通過對比分析，靜態分析得到的應力分布和位移分布與分析各個區域的應力和位移符合，所以通過對筒體進行動能學分析，球磨機設備的強度和剛度也得到了肯定。以上分析數據均有紅星機器廠家提供，我廠是專業的球磨機研究制造廠家，公司擁有研發部、生產部、銷售部、售后部等多個部分聯合作業，設備質量不斷提升，售前售后有保障。如有需要，歡迎來廠考察或致電咨詢。
