直線振動篩工作原理

直線振動篩也是采用慣性激振器來產生振動的，直線振動篩振源有電動機帶動激振器，激振器有兩個軸，每個軸上有一個偏心重（下圖所示），而且以相反方向旋轉，故又稱雙軸直線振動篩，由兩齒輪嚙合以保證同步。

當兩個帶偏心重的圓盤轉動時，兩個偏心重產生的離心力F，在x軸的分量互相抵消，在y軸的分量相加，其結果在y軸方向產生一個往復的激振力，使篩箱在y軸方向上產生往復的直線軌跡振動。

振動篩結構圖

當直線振動篩振源采用振動電機時，必須布置二臺，其軸線與直線振動篩縱向軸線方向一致（不平行，具有一夾角）。二臺振動電機對稱布置在篩箱的上方、下部和兩側均可以。其直線振動篩工作原理。

直線振動篩的篩面傾角通常在8°以下，篩面的振動角度一般為45°，篩面在激振器的作用下作直線往復運動。顆粒在篩面的振動下產生拋射與回落，從而使物料在篩面的振動過程中不斷向前運動。物料的拋射與下落都對篩面有沖擊，致使小于篩孔的顆粒被篩選分離。

篩子的篩分效率及生產能力（處理量）同篩面的傾角、篩面的振動角度、物料的拋射系數有關。為了保證篩分效率高、篩子的生產量大，必須選擇合適的Ky（拋射系數）值，同圓振篩選定Ky值的方法相同。圖2-3為直線振動篩工作原理圖，篩面上的顆粒產生拋射條件是由aygcosβ令這時的角φ為開始拋射角φl，則

ZSG直線振動篩工作原理

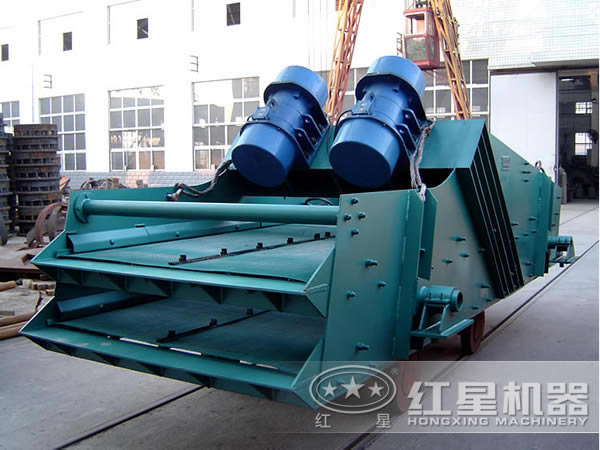

ZSG直線篩為雙振動電機驅動，利用兩臺振動電機做同步、反向旋轉，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分，較大給料粒度不大于10mm。

ZSG直線振動篩的應用用特點

ZSG直線篩具有篩分精度高、結構簡單、維修方便、耗能低、噪聲小、密封性好、無粉塵溢散、篩網壽命長等特點。

直線振動篩廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀或顆粒狀物料的篩分。

ZSG直線振動篩技術參數

直線振動篩的正常使用與日常維護

新買的直線振動篩應配設電氣保護裝置，在運行初期,應每天加固地腳螺栓一次，以防松動。啟動時應注意電流的穩定性，振動有無異狀及雜音，每次使用過直線振動篩應清理干凈篩網，電機應保證潤滑性能好，半月左右補充適量的鋰基潤滑脂(ZL-3)一次,定期檢查更換軸承，若停機較長時間后再次使用時應先用500伏兆歐表測量其絕緣電阻，結果應大于0.5兆歐。
