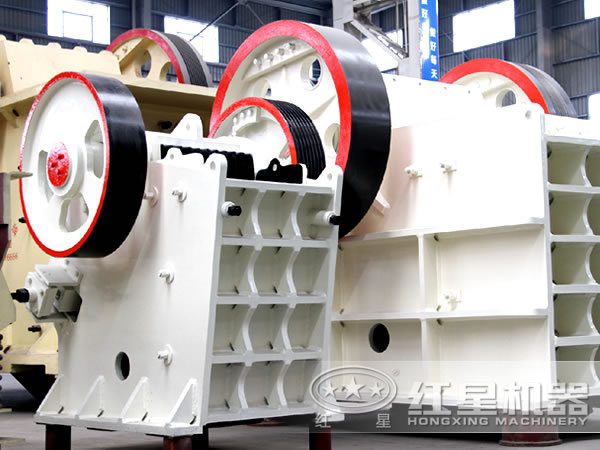

顎式破碎機根據進料口的尺寸可以分為大、中、小三種型號，不管哪種型號的顎式破碎機，基本上都是由機架、動顎、肘板、肘板座的調整機構，動顎拉緊裝置和傳動裝置等組成。本文主要介紹的是其中的一類：大傳動角顎式破碎機。大傳動角顎式破碎機有兩種：上置式顎式破碎機和傾斜式顎式破碎機。

1、上置式顎式破碎機與傳統復擺顎式破碎機相比，區別在于它的傳動角大于90度，因此它的肘板是向上傾斜放置。由于傳動角很大，其動顎運動特性得到改善，從而使生產率提高約20%，減少了襯板的磨損，保證了產品的粒度。除此之外，動顎有利于咬住大塊物料，增大破碎比。

其缺點是：動顎上肘板延長線與襯板表面的交點是動顎軌跡改變方向的界限點。在該點以上，動顎的運動軌跡是按逆時針方向旋轉，在該點以下動顎的運動軌跡是按順時針方向旋轉。因此動顎在此交點到排料口這一段，會阻礙排料，易產生堵塞現象。同時由于肘板向上放置，因此會在增加破碎機的高度，使軸承受力惡化。

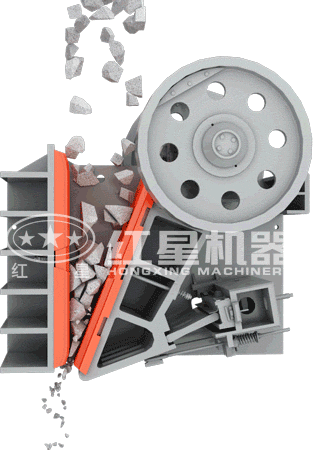

2、傾斜式顎式破碎機結構新穎。肘板支持在動顎頂部，而動顎通過兩側板與動顎軸承孔部分連為一體，其中裝有偏心軸。當偏心軸旋轉時，驅動動顎以比較理想的軌跡運動，從而減少襯板的磨損。動顎運動作用利于裝料。固定顎上部懸掛在偏心軸上，下部由壓桿支承并由彈簧拉緊。借調整后壓桿后部墊片來改變排料口大小。

這種破碎機的轉速較高，與同規格的破碎機相比，有較高的產量和較大的破碎比。其特點是低矮，適于井下或移動式破碎機上工作。
