發布時間：2021-12-24 14:50:27
沖擊破碎機簡稱沖擊破，又稱沖擊式制砂機，是一種新型高能低耗設備，廣泛適用于各種巖石、磨料、耐火材料、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒），關于其型號與參數、價格等相關內容，接下來為大家一一介紹。
一、沖擊破碎機型號大全_附參數表
沖擊式破碎機每小時產量12-650噸，目前大概有17種型號，分為HX、VSI、HVI系列，有大型、中型和小型，其中VSI7611、VSI8518、VSI1145、HVI1263等都在比較常用的，具體沖擊破碎機的型號與參數如下表。
| 型號規格 | 最大入料 （mm） |
功率 （kw） |
葉輪轉速 （r/min） |
處理量 （t/h） |
外形尺寸(長×寬×高) （mm） |
| HX-06 | 35 | 2P 37-55KW | 2000-3000 | 10-30 | 2500×1620×2600 |
| HX-07 | 45 | 4P 55-75KW | 1500-2500 | 20-55 | 2700×1760×2800 |
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
| 最大進料粒度 （mm） |
通過量 （t/h） |
||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-400 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
二、沖擊破碎機原理及圖片
沖擊破碎機參考了用戶具體使用情況，結合市場所設計，集各種破碎模式與一體，采用“石打石”和“石打鐵”工作方式，由進料斗、分料器、渦動破碎腔、葉輪體、主軸總成、底座、傳動裝置及電機等部分組成。
沖擊破碎機工作原理視頻
當物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，與反彈后自由下落的另一部分物料進行撞擊，一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，改變其運動方向，偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，這樣，一塊物料在渦流破碎腔內受到兩次至多次撞擊、摩擦和研磨破碎作用，由下部排料口排出。

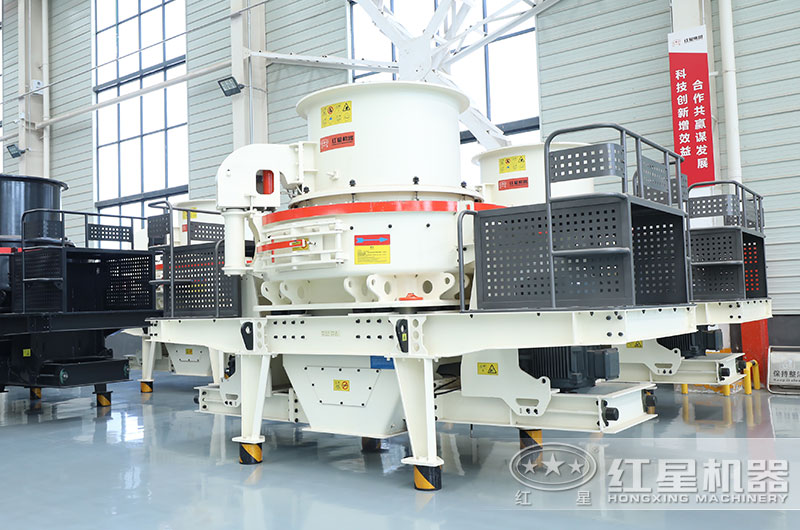

沖擊破碎機圖片

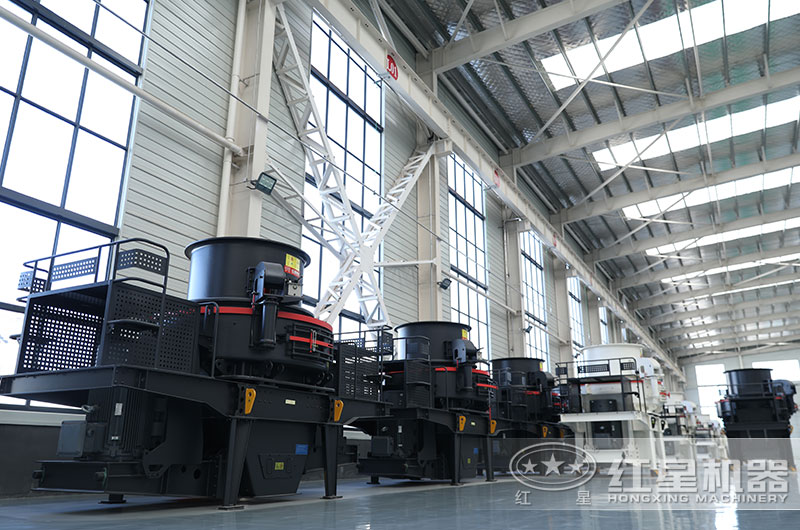

沖擊式破碎機實拍圖片，現貨供應
通過液壓調節系統出料，成品比較細，粒型多為多棱狀體。
加入了PLC智能化控制，通過DCS接口接入中央控制系統。
渦流腔內部氣流自循環，加上脈沖除塵器、噪音消除器。
葉輪新工藝、新材料的采用，易損件壽命長。
周護板局部磨損后可上下調頭使用，提高了材料利用率。
組合式拋料頭設計，只需更換磨損部分，又降低了使用成本。

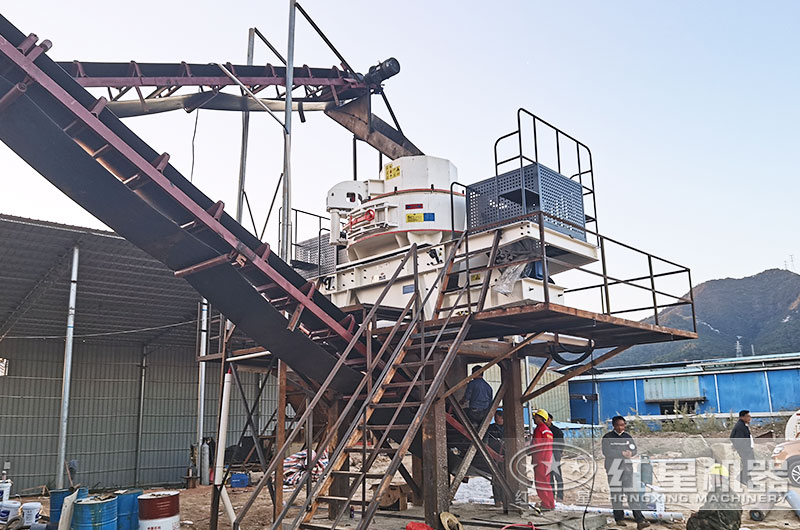

沖擊破碎機工作現場圖片
三、沖擊破碎機價格多少？
關于沖擊破碎機價格，選好設備也很關鍵，根據市場情況了解，在幾萬到百萬元不等，除了與設備型號、產量有關以外，還與每個廠家設計、選材和制造工藝有聯系，因生產企業也非常多，有自產自銷、中間商、二手等，所以要仔細考察、多對比。
其中河南紅星機器從事砂石設備生產40年，緊跟時代步伐，技術不斷創新，收獲20萬+客戶信賴，中間不經過其他經銷商，具體沖擊破碎機價格，可在線咨詢了解，有負責設備的經理為您服務，且機器現貨供應，發貨更及時，可就近參觀考察客戶現場。
