圓錐破碎機常用于中、細碎作業，可加工普氏硬度f≤5-16中等以上硬度的各種礦石和巖石。該機分粗碎、中碎和細碎三類破碎錐頭，有多種破碎腔型可選，一般情況下標準型破碎錐適用于中碎；中型破碎錐適用于中細碎；短頭型適用于細碎。

應用范圍

圓錐破碎機生產廠家眾多，設備廣泛用于礦山行業、冶金行業、建筑行業、筑路行業、化學行業及硅酸鹽行業等，適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、石灰石、銅礦石、石英、花崗巖、砂巖等，具有破碎比大、效率高、產品粒度均勻，耗能低等特點。

紅星機器圓錐破碎機生產廠家機根據工作原理不同，設備類型較多，目前銷量較高的機型有：全液壓型、多缸液壓型、復合型、單缸圓錐破和移動圓錐式破碎機等。設備性能優，型號齊全，可用于各種大、中、小型石料生產線中，可滿足用戶不同產能的生產需求。

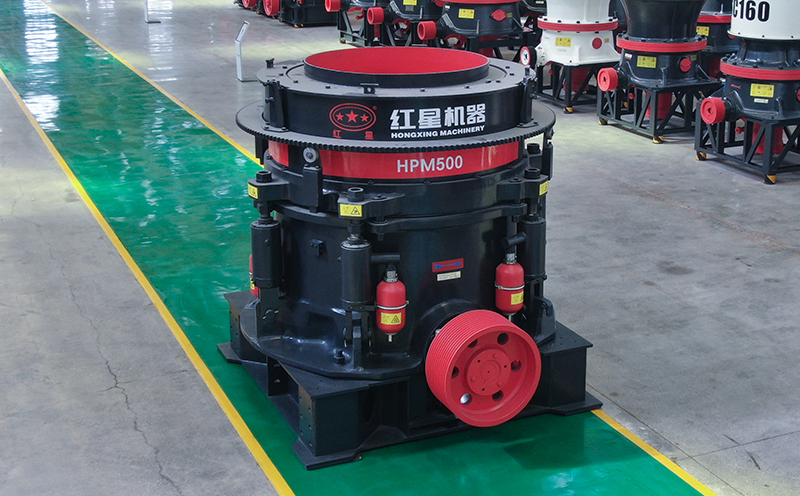

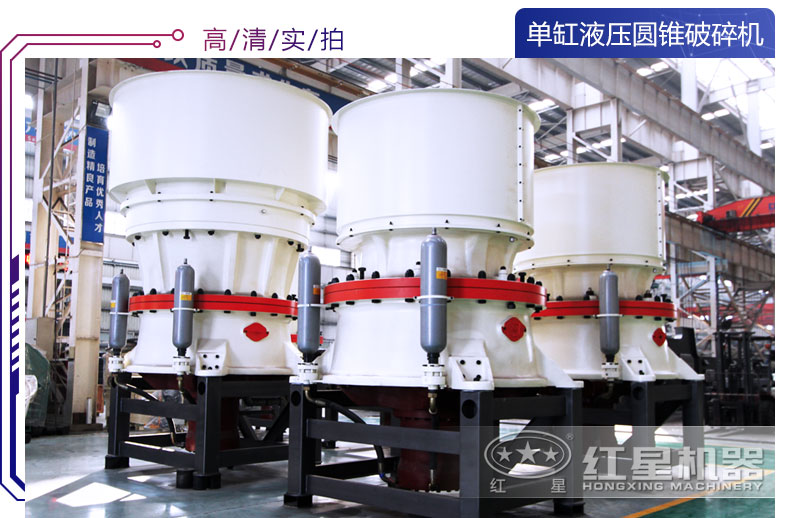

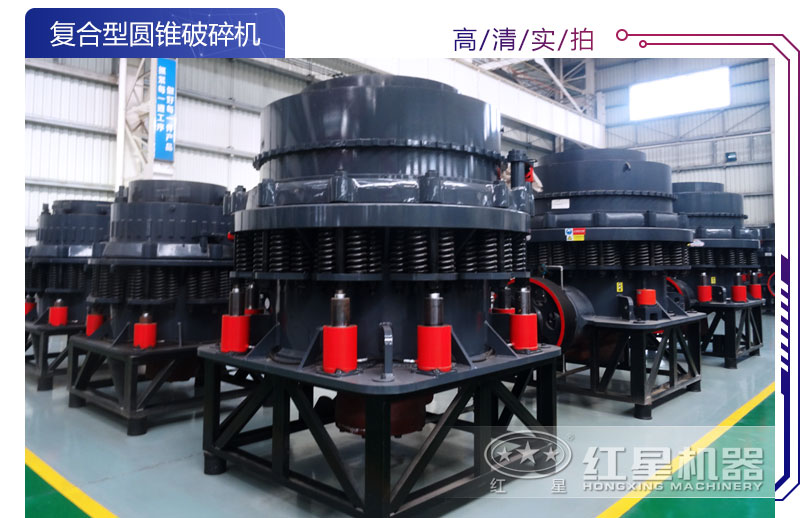

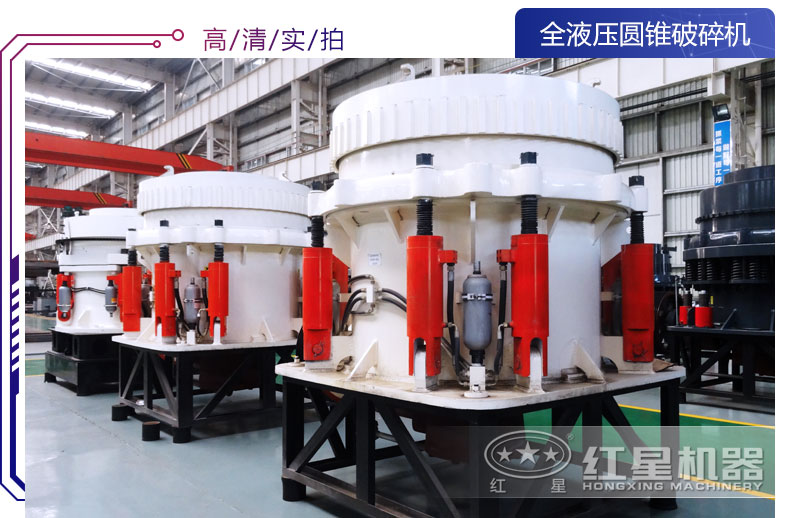

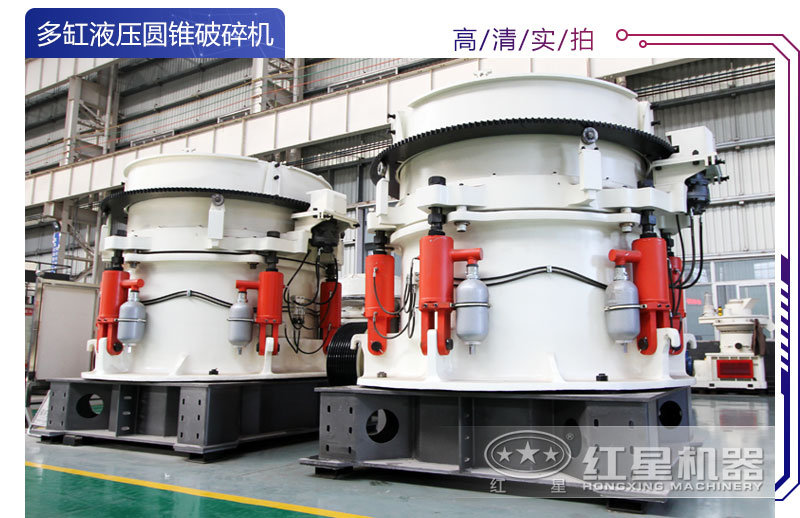

高清圖片實拍

紅星圓錐破碎機生產廠家，多種系列圓錐破碎機高清圖片一覽，盡顯破風采，供廣大用戶任意挑選！

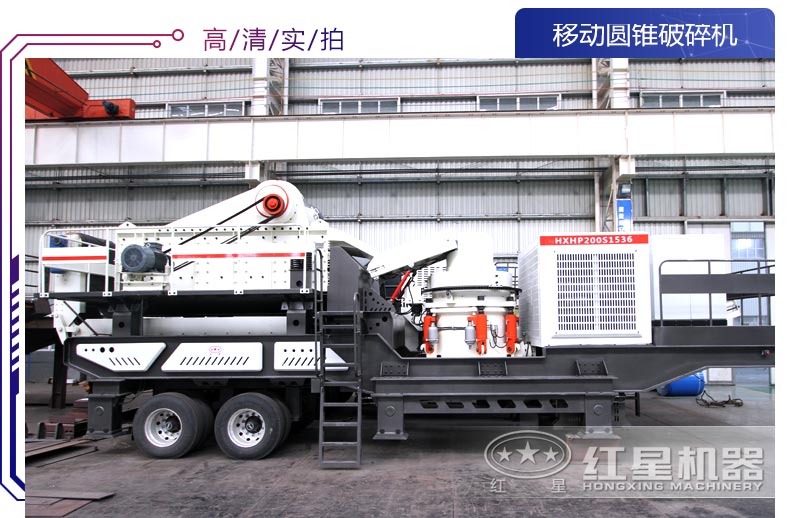

移動圓錐破碎機，轉場迅速，整機可代替固定生產線

結構組成

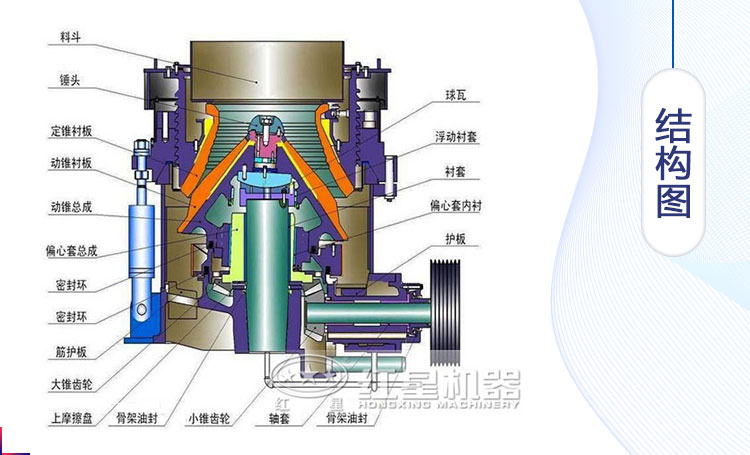

圓錐破碎機結構由架體、調整裝置、調整套、破碎錐、傳動和偏心套等主要部分及電氣、潤滑等輔助部分組成。

（1）破碎機主機架總成：破碎機主機架由上架體和下架體組成，兩個結構由液壓缸連接，內有耐磨襯板和防護罩：上架體為焊接件，其上口焊接耐磨銅板，下框?yàn)檎w鑄鋼件。

（2）主軸總成：主軸與主機架的下架體中心輪毅采用錐面小過盈配合裝配，主軸開有軸向和徑向潤滑油孔。

（3）偏心軸套總成：偏心軸套其內部安裝有采用螺釘固定的高鉛青銅襯套；下部通過螺栓安裝有大錐齒輪和止推軸承，其中上止推軸承為鍛鋼件，下止推軸承為高鉛青銅件；另外，在偏心軸套上還裝有利用螺栓固定的配重組件，其內部灌鉛并安裝了耐磨保護襯板。

（4）動錐體總成：動錐上部采用螺栓連接固定有給料板組件，下部安裝有球面軸瓦，可以與安裝在套筒內的球面鋼瓦相配合；動錐外部安裝有高錳鋼制成的動錐襯板，動錐體與其襯板之間的空隙充灌有環氧樹脂；動錐內部安裝有上下高鉛青銅襯套。

（5）定錐體總成：定錐上部安裝的是給料料斗；內部安裝有采用大直徑螺栓固定的高錳鋼耐磨襯板，定錐體與其襯板間同樣充灌有環氧樹脂；定錐外部是與調整環配合的梯形螺紋。

（6）機組潤滑裝置：由潤滑油箱、電機油泵、過濾裝置、冷卻裝置和控制裝置組成。例如河南紅星機器的圓錐破碎機采用干油或者水兩種密封方式，使灰塵雜質無法進人機體內，保證了潤清油的清潔。

（7）液壓控制站：控制站包括帶有油表的油箱、電機油泵、過濾裝置、蓄能裝置、控制裝置、壓力開關、安全保護裝置等；在破碎機旁還裝有端子箱和按鈕控制柜。

工作原理

紅星圓錐破碎機生產廠家生產設備，工作時，電動機通過皮帶輪或聯軸器驅動本機傳動軸，該機器圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。

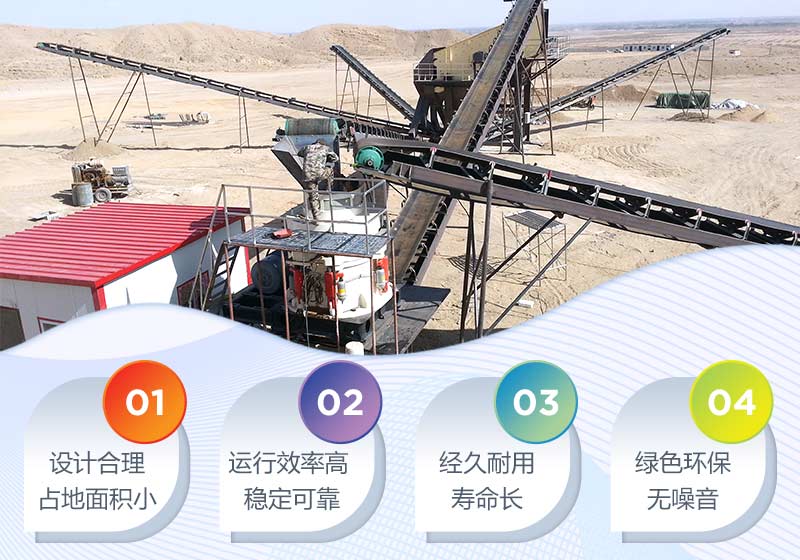

圓錐破碎機性能優勢

1、結構設計合理、占地面積小：立體結構設計，占地面積小，采用先進技術，智能化程度高，操作維修簡單。

2、破碎力量大、運行成本較低：運營成本低，單位耗能少，破碎比大、破碎效果佳。

3、零噪音、無粉塵污染：能夠有效保證破碎過程低噪音、零污染，為操作工人營造健康的操作環境，符合環保標準。

4、選材質量好、性能優越：選擇較硬的材質，具有經久耐用的特點，使用壽命長，總的來說，圓錐破是進行破碎很好的選擇。

紅星圓錐破價格惠購全球

紅星圓錐破碎機生產廠家的設備系列較多，不同系列型號報價也不相同，主要區別在于設備選用的技術不同，成本制造費用高低不等，每個月紅星都會推出不同型號的設備優惠價格，還會再結合用戶實際購買需求，惠上加惠，成套購買可獲得更多優惠。獲取優惠請點擊"在線咨詢"。

紅星圓錐破碎機生產廠家實力

1、35萬平方占地面積；26萬平方工業化重型廠房；600余臺大、中型金加工、鉚焊、裝配設備，三大設備生產基地，擁有破碎設備、制砂設備、磨粉設備、選礦設備四大設備研究所，技術夠硬、規模夠大、實力夠強。

2、40年制造經驗、工藝夠成熟；64項產品質量檢測、38項工程質量檢測、29道環保檢測工序、362個質量核對數據，質量關把控夠嚴、品質夠可靠。

3、全球20+萬合作客戶、國內5000+客戶現場、遍布全國30多個省市地區，可隨時安排現場參觀考察。

4、不怕貨比貨，就怕不識貨。河南紅星機器圓錐破碎機生產廠家的設備質量可靠、安全性高、能耗低，廠家直銷更經濟劃算。

紅星圓錐破車間視頻

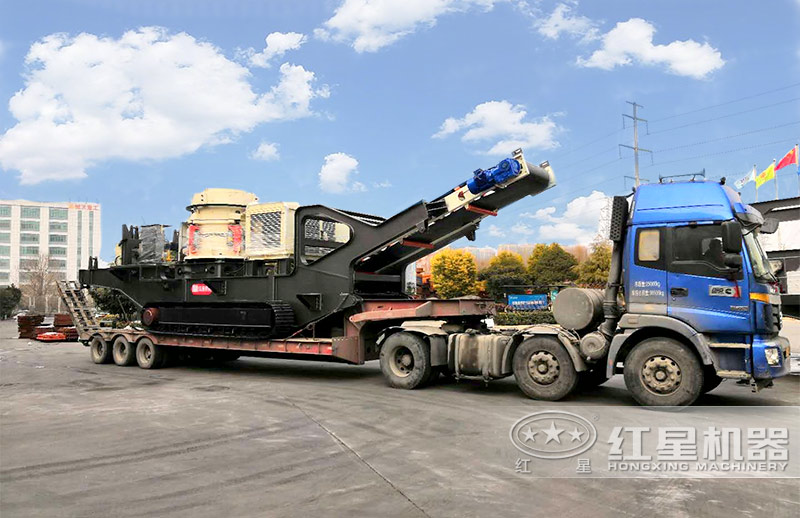

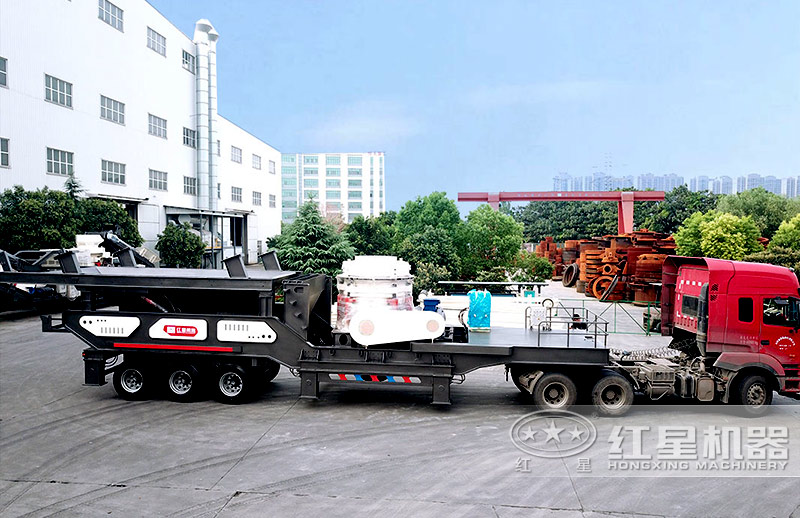

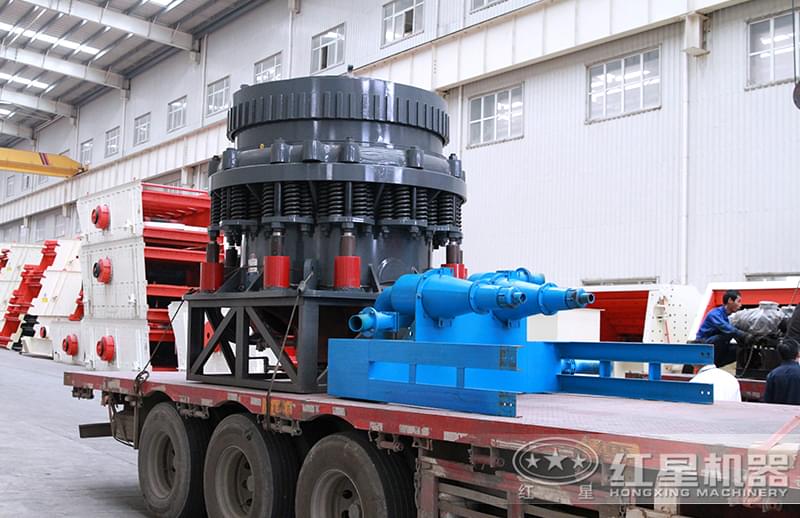

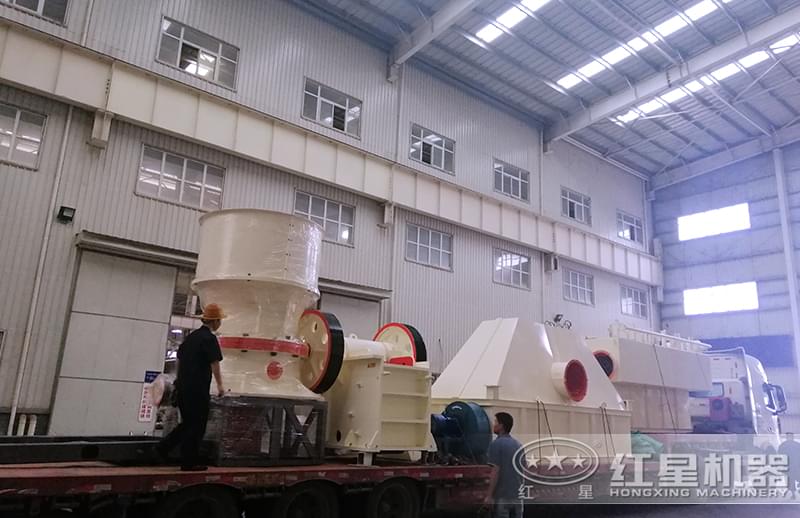

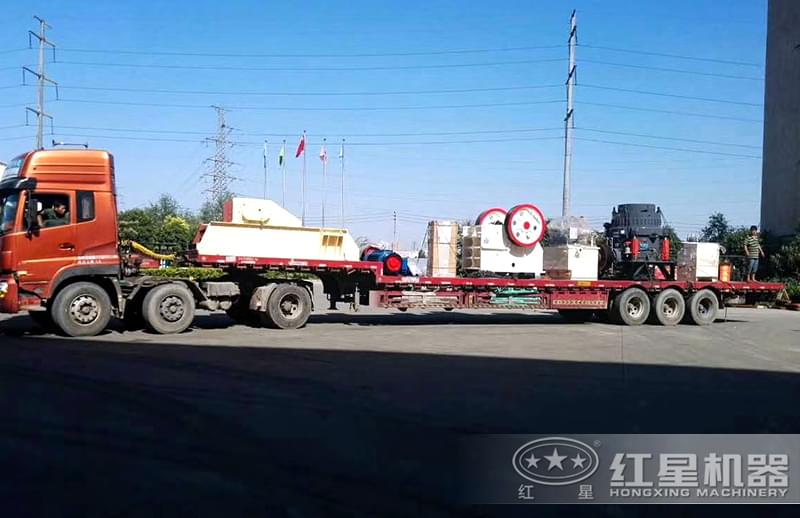

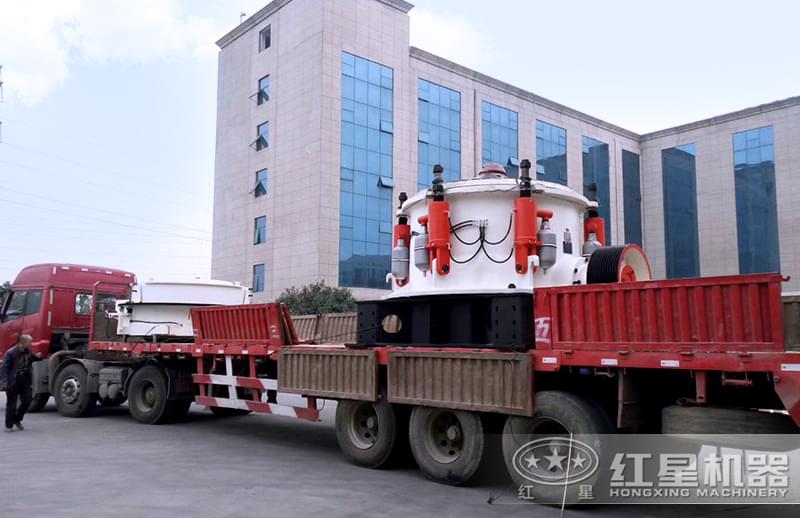

圓錐破碎機發貨

移動式圓錐破碎機

紅星廠家在2018年重磅推出的主打款移動式圓錐破碎機，場地不夠大、山路不好走、物料太難破碎，它統統幫您搞定。目前在公路、鐵路、水利、電力、隧道等領域需求大、應用廣泛，常用在建筑垃圾、河卵石、花崗巖等物料的破碎作業中。

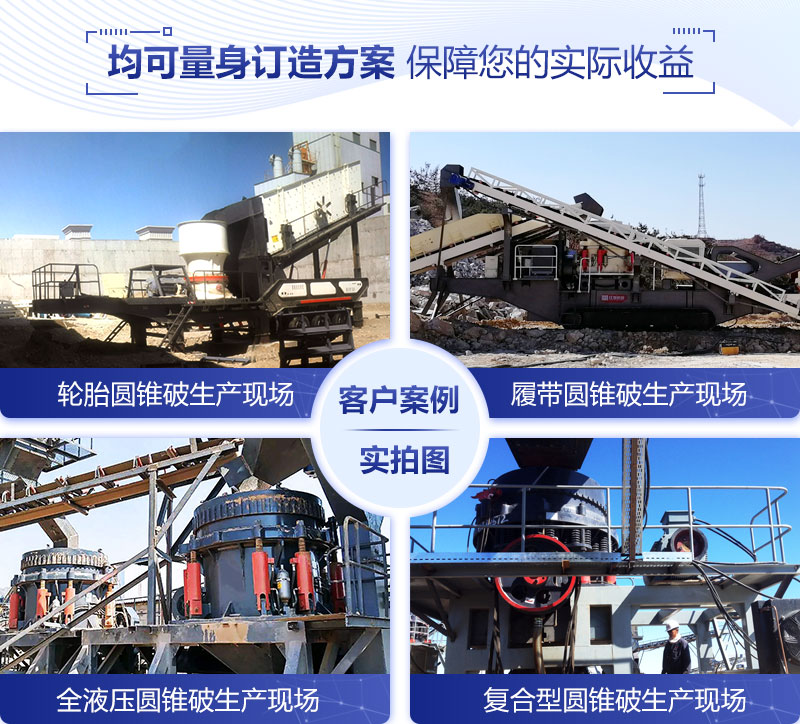

更多現場實拍圖

圓錐破技術參數
